TPEP防腐钢管生产流程解析：工艺创新与质量控制的关键

一、TPEP防腐钢管的核心工艺架构

TPEP（外3PE内熔结环氧复合防腐）钢管凭借其“三层外防腐+熔结环氧内防腐”的双重防护体系，已成为管道工程领域的标杆产品。其生产工艺可拆解为五大核心阶段：

1. 基管预处理：防腐成败的基石

• 表面处理：通过喷砂除锈（Sa2.5级清洁度）彻底去除钢管表面氧化层、油污及杂质，粗糙度需控制在50-100μm范围以增强涂层附着力。
• 缺陷筛查：人工目视与超声波检测结合，剔除存在重皮、裂缝、凹陷等缺陷的钢管，确保基材完整性。

2. 内壁防腐：熔结环氧粉末涂层技术

• 粉末喷涂：采用静电喷涂工艺，将环氧粉末（≥350μm）均匀覆盖钢管内壁，中频感应加热至230-250℃实现粉末熔融流平。
• 固化成型：自然冷却形成致密化学交联网状结构，兼具耐酸碱腐蚀与食品级卫生标准，尤其适用于饮用水输送。

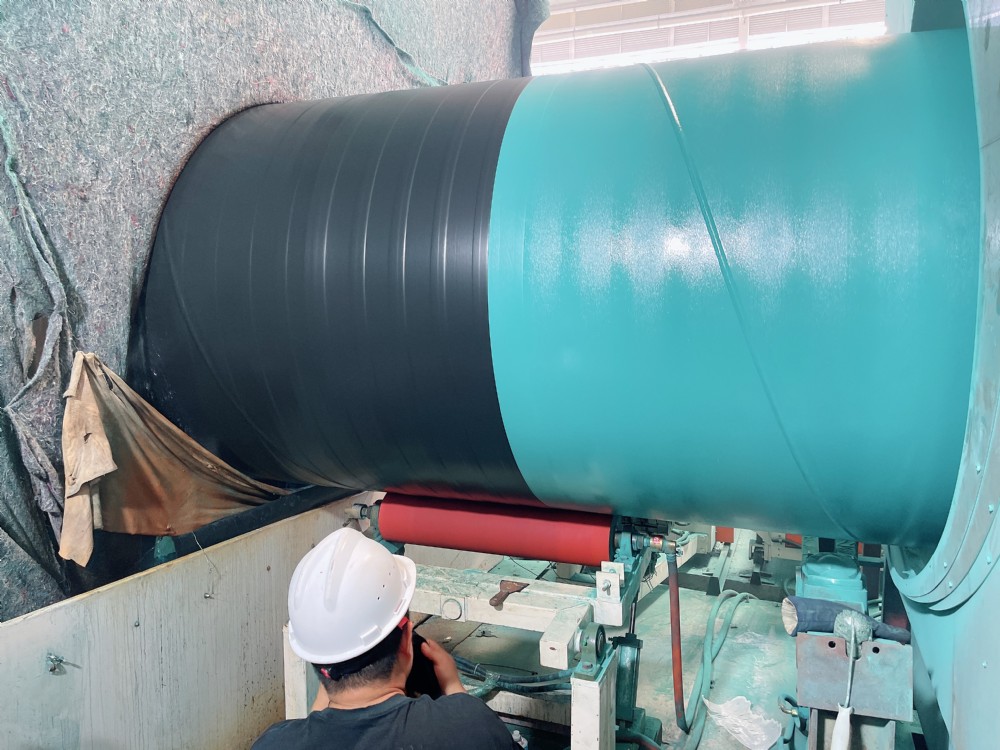

3. 外壁防腐：三层PE结构一体化成型

• 底层环氧粉末（FBE） ：150-250μm环氧层提供阴极保护与基底粘结力，静电喷涂后需在胶化窗口期完成下一工序。
• 中间层胶粘剂（AD） ：210μm改性聚乙烯胶膜通过挤出机熔融涂覆，实现环氧层与PE层的化学键合。
• 外层聚乙烯（PE） ：2.5-4.0mm高密度聚乙烯侧向缠绕，经辊压形成抗冲击防护层，执行标准GB/T23257-2009。

4. 涂层固化与后处理

• 分段固化：红外辐射加热使涂层形成热固性结构，冷却水喷淋系统精准控温避免热应力变形。
• 端头处理：坡口机削磨管端预留段，便于现场焊接与补口施工。

5. 全流程质量检测体系

• 无损检测：电火花检漏（≥25kV）筛查针孔缺陷，X光与超声波探伤确保焊缝质量。
• 性能验证：48小时盐雾试验、附着力划格测试（≤1级）、耐磨试验（≥5L/μm）等全面评估防腐性能。

二、工艺创新与行业痛点突破

1. 双涂层同步成型技术
区别于传统分步施工，TPEP工艺通过联动生产线实现内外涂层同步加工，效率提升40%以上，且避免了二次加热导致的能耗浪费。

2. 环保工艺升级

• VOCs治理：密闭集气罩+活性炭吸附装置将有机废气排放浓度降至20mg/m³以下，符合《大气污染物综合排放标准》。
• 废水循环：喷淋冷却水经沉淀过滤后100%回用，实现零外排。

3. 智能控制突破

• 参数闭环控制：PLC系统实时监控喷涂压力（0.4-0.6MPa）、固化温度（±2℃精度）、线速度（1-2m/min）等120项参数。
• 缺陷AI识别：深度学习算法自动标记涂层气泡、流挂等缺陷，检测效率较人工提升5倍。

三、应用场景与市场竞争力分析

1. 全领域渗透图谱

2. 成本效益对比

数据表明，TPEP在全生命周期成本上较传统工艺降低37%，尤其适用于高腐蚀环境的长周期项目。

四、行业挑战与未来展望

1. 当前技术瓶颈

• 超大口径（DN≥2000mm）涂层均匀性控制难度大，目前良品率仅75%。
• 极端温差（-50℃至120℃）场景下胶粘剂蠕变问题尚未完全解决。

2. 前沿研究方向

• 纳米改性涂层：添加石墨烯（0.5wt%）的环氧粉末可使耐蚀性提升3倍。
• 数字孪生工厂：通过虚拟调试技术将新品开发周期从12个月压缩至6个月。

3. 市场趋势预测
随着氢能管道、CCUS（碳捕集）等新兴需求爆发，预计2025-2030年TPEP市场规模年复合增长率将达11.3%，成为千亿级防腐工程市场的核心增长极。

结语

TPEP防腐钢管通过材料创新与工艺革新，实现了防腐性能、施工效率、环保标准的全面提升。未来，随着智能制造的深化应用和新型复合材料的开发，TPEP技术有望突破现有局限，为全球管道工程提供更可靠的“中国方案”。企业在生产中需持续优化工艺参数（如胶粘剂涂覆温度控制在190±5℃），强化质量追溯体系，方能在激烈市场竞争中占据技术制高点。
