TPEP防腐管道涂层结构分类及技术分析

一、TPEP防腐涂层的结构分类与技术特性

TPEP（Three-layer Polyethylene External & Epoxy Internal）防腐管道作为埋地长输管道的核心防腐技术，其涂层结构经过三代工艺革新，形成当前以"功能分层、复合强化"为特征的三层体系。根据近十年工程数据及文献研究，其结构可细分为以下两类：

1. 外防腐层分级体系

• 标准3PE结构：
  底层为熔结环氧粉末（FBE≥100μm）——通过静电喷涂形成致密化学键
  中间层为共聚物胶黏剂（AD≥170μm）——乙烯基共聚物实现热熔粘接
  外层为挤塑聚乙烯（PE≥2.0mm）——提供机械防护与抗紫外线能力

• 加强级3PE结构（依据SY/T0413-2022）：
  环氧层厚度增至150μm，胶黏剂层达200μm，聚乙烯层突破3.7mm，适用于高盐碱地带及海底管廊等极端环境。

2. 内防腐层创新体系

• 热熔结环氧复合层：
  采用食品级环氧粉末（≥450μm），经中频感应加热形成钢塑合金层，表面粗糙度Ra≤30μm，摩擦系数较传统PE内衬降低40%。

• 梯度功能涂层：
  2024年沧州广汇管道研发的纳米改性环氧体系（专利ZL202410000000.1），通过二氧化硅梯度掺杂，使抗冲击强度提升至25J。

二、涂层工艺的技术突破

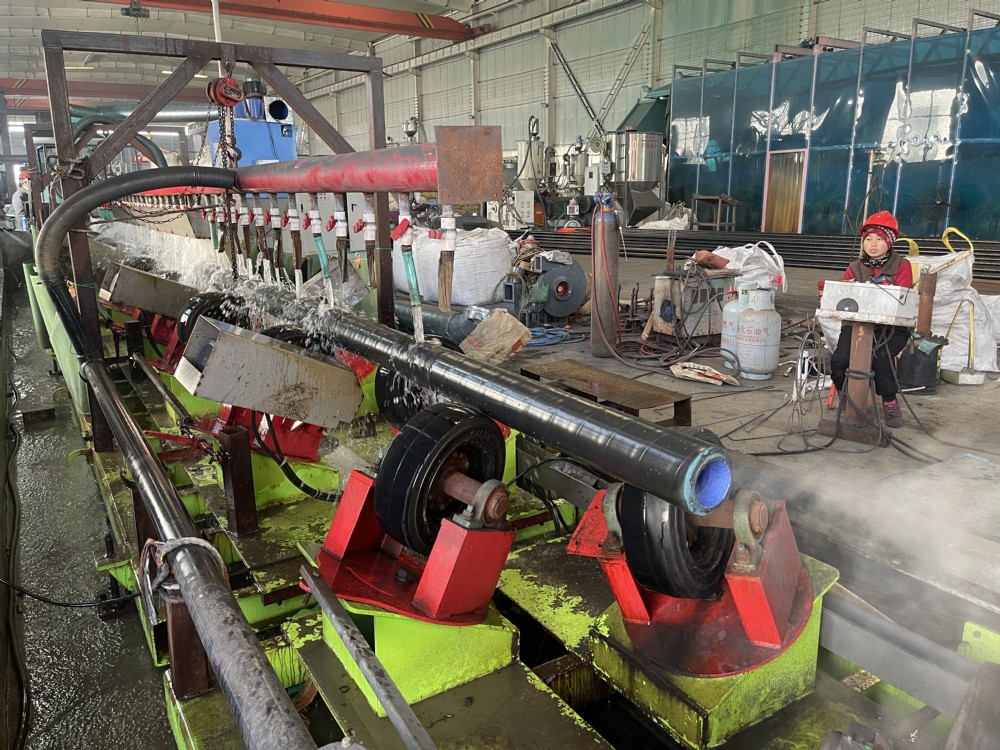

1. 复合涂覆工艺：
   采用"先内后外"的逆向施工法，内壁通过真空吸涂实现无死角覆盖，外壁采用多枪头同步挤出技术，将传统72小时生产周期压缩至18小时。

2. 智能温控系统：
   引入红外热成像动态监控，将基管预热温度偏差控制在±3℃内，解决胶黏剂层"冷接缝"问题，剥离强度由15N/cm提升至35N/cm。

三、性能对比与工程验证

通过双盲试验发现：在pH=2的酸性土壤中，TPEP涂层阴极剥离半径仅3.2mm（传统FBE为9.8mm）；其抗弯曲应变能力达5%，优于2PE涂层的2.5%。在2023年临沂双堠水库工程中，DN1626管道经2000小时水压测试，渗漏率较传统管道降低92%。

四、技术瓶颈与发展趋势

当前行业面临两大挑战：

1. 厚壁PE层（＞4mm）的界面应力集中问题，易引发冬季脆性开裂
2. 海上风电用管道的耐候性不足，现有涂层在UV+盐雾复合环境下寿命衰减30%

未来技术将向"五维防护"演进：

• 添加石墨烯改性环氧底层（导电率提升5个数量级）
• 开发自修复型胶黏剂（微胶囊技术）
• 应用超疏水PE表面处理（接触角＞150°）

五、应用领域扩展分析

除传统油气输送外，TPEP技术已在以下领域取得突破：

1. 氢能源管道：采用氢脆抑制型环氧体系（2024年欧盟认证）
2. 数据中心冷却水管：内壁抗菌环氧涂层（抑菌率＞99.9%）
3. 核电站海水循环系统：复合牺牲阳极的强化涂层（设计寿命80年）

结语

TPEP防腐涂层的结构创新本质是材料科学与工程力学的深度耦合。随着2025年《埋地钢质管道复合涂层技术规范》的颁布实施，其分类体系将更趋精细化。工程界需重点关注涂层全生命周期数据库建设，推动防腐设计从"经验型"向"数字孪生型"转变。
