涂塑钢管连接方式的选择策略与工程实践指南

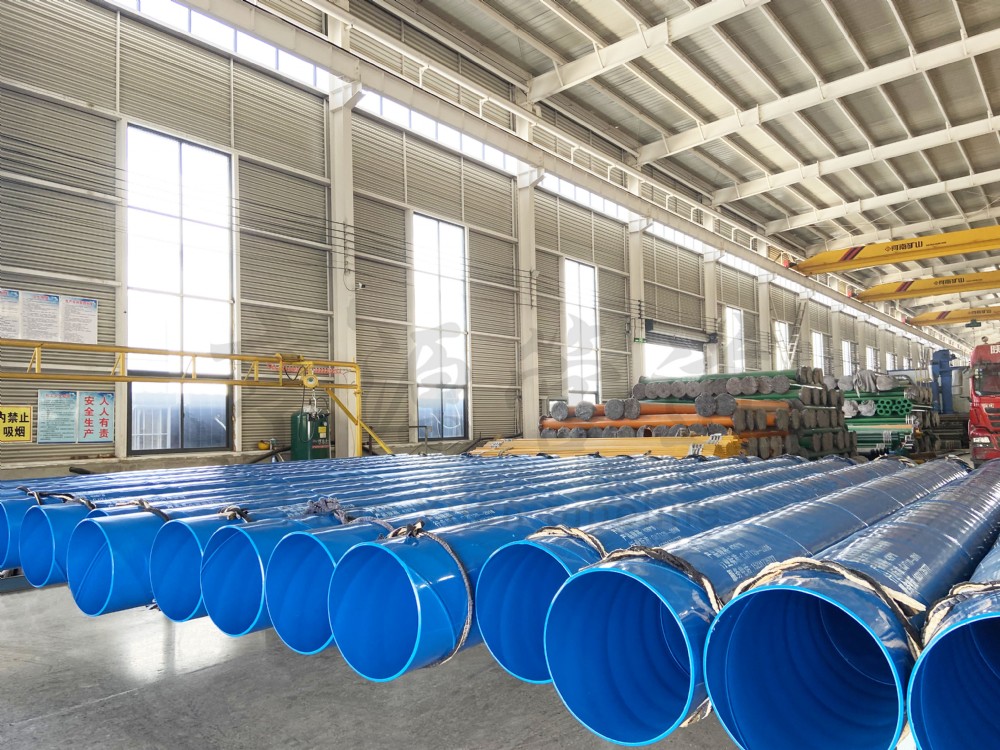

法兰连接涂塑钢管

一、核心连接方式的技术特征与应用边界

涂塑钢管作为防腐性能优越的复合管道，其连接方式的选择直接影响系统密封性、施工效率及运维成本。根据《建筑给水复合管道工程技术规程》及多篇行业文献，主流连接方式可分为以下五类：

1. 丝扣连接（螺纹连接）

• 适用场景：DN15-DN100低压系统（如建筑给水支管），工作压力≤1.5MPa
• 技术要点：
  • 需预制标准螺纹，配合厌氧密封胶或聚四氟乙烯生料带实现二次密封
  • 施工便捷但接口易腐蚀，需定期检查防腐层完整性
• 工程案例：某商业综合体二次供水改造中，采用镀锌层+环氧涂塑的丝扣连接管，降低管井空间占用率

2. 沟槽连接（卡箍式）

• 技术优势：DN50-DN300管道快速安装，尤其适合消防系统
• 关键限制：
  • 沟槽压制需工厂预加工，现场压槽易损伤涂层
  • 橡胶密封圈耐温性需匹配介质温度（热水系统需耐热型）
• 成本对比：相比法兰连接节约30%安装时间，但管件成本增加15%

3. 法兰连接

• 高压场景首选：适用于任意口径，工作压力可达2.5MPa
• 工艺要求：
  • 法兰焊接后需整体喷砂再涂塑，避免焊渣破坏涂层
  • 螺栓紧固需对称施力，防止垫片应力不均导致渗漏
• 典型案例：某化工厂DN600酸性介质管道采用环氧法兰连接，10年零泄漏记录

4. 双金属焊接

• 技术突破：通过不锈钢焊条过渡层保护涂层，解决传统焊接烧蚀难题
• 操作规范：
  • 坡口预留10cm无涂层区，焊后需专用补口涂料修复
  • 需持有特种设备焊接资质人员操作
• 经济性分析：初期成本比沟槽高20%，但寿命周期维护成本降低40%

5. 承插连接

• 新兴技术应用：DN200以上埋地管道优选，抗震性能优越
• 安装要点：
  • 承口与插口尺寸公差需控制在±0.3mm
  • 橡胶圈需预浸泡硅油增强密封性
• 创新实践：粤港澳大湾区某海底输水管采用三重承插结构，抗海水腐蚀能力提升3倍

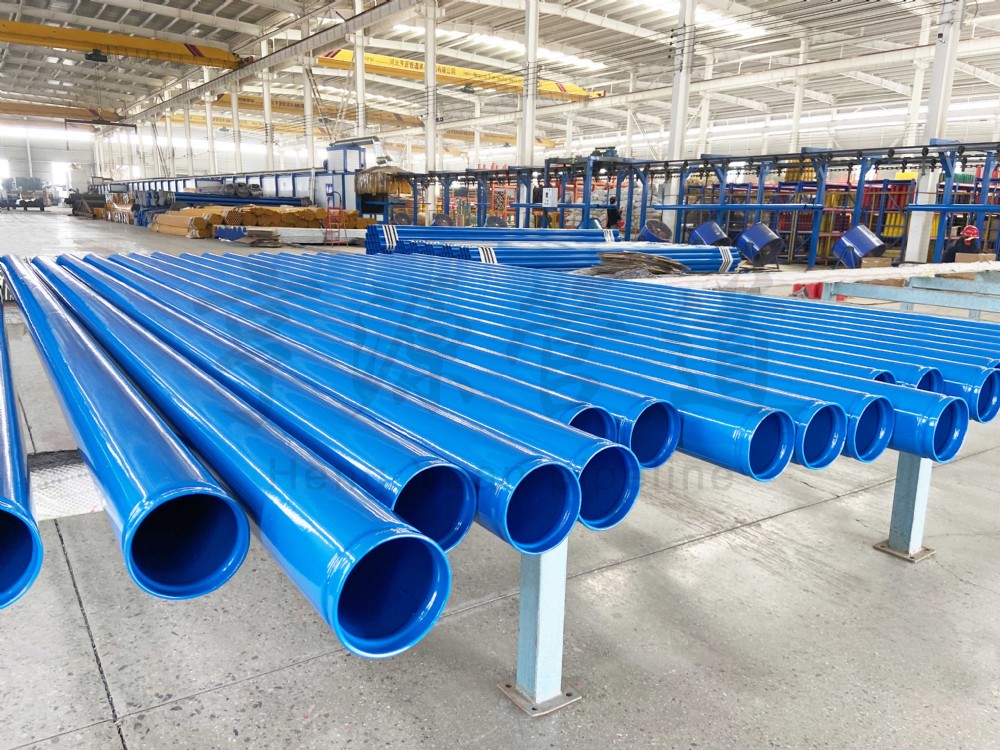

沟槽连接涂塑钢管

二、选择决策的五大核心维度

根据《珠海市供水工程设计指引》及多篇技术报告，连接方式优选需综合以下要素：

1. 水力参数

• 压力等级：高压（＞2.5MPa）强制使用法兰或双金属焊接
• 介质特性：腐蚀性流体禁用螺纹连接，酸性介质优先法兰+PTFE垫片

2. 施工条件

• 空间限制：狭窄管井优选沟槽或承插式，减少焊接空间需求
• 工期压力：DN300以下项目采用沟槽连接可提速25%

3. 全生命周期成本

• 初期投入：沟槽连接件成本比法兰高10-15%
• 运维成本：双金属焊接比传统焊接减少60%补修费用

4. 环境适配性

• 地震带：承插式柔性连接抗震等级达IX度
• 冻土区：焊接连接需考虑热胀冷缩补偿装置

5. 规范符合性

• 饮用水系统：必须采用食品级环氧涂层，禁用现场焊接
• 消防系统：沟槽连接需通过UL/FM认证

焊接连接涂塑钢管

三、典型场景的决策模型分析

场景1：城市主干供水管网改造（DN800，埋深3m）

• 优选方案：双法兰连接+阴极保护
• 决策依据：
  • 工作压力1.6MPa满足法兰连接上限
  • 埋地环境需额外防腐措施
  • 后期维护可快速拆卸法兰节段

场景2：高层建筑消防竖管（DN150，超压2.0MPa）

• 强制方案：沟槽式连接
• 合规要求：
  • 必须采用沟槽卡箍并通过FM认证
  • 每层设置抗震支吊架

场景3：化工园区酸性介质输送（DN400，含固体颗粒）

• 创新方案：内衬PO的承插式法兰复合连接
• 技术融合：
  • 法兰确保高压密封
  • 承插结构缓冲颗粒冲击
  • PO涂层耐强酸腐蚀

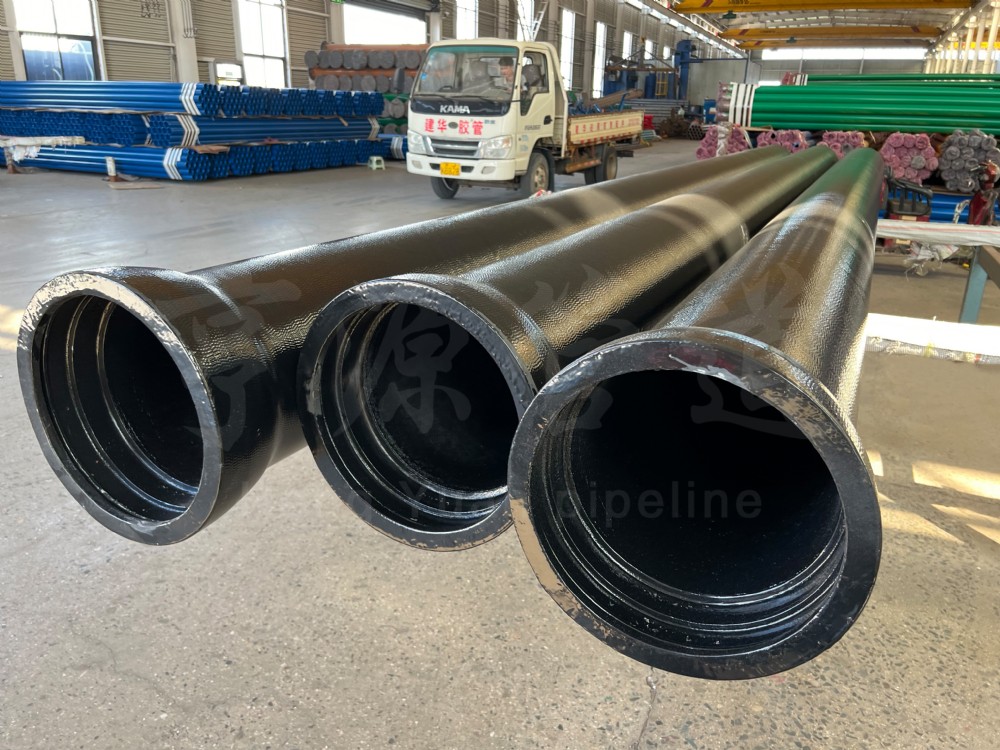

承插口连接涂塑钢管

四、行业发展趋势与技术创新

1. 智能化连接技术：
   某厂商研发带RFID芯片的沟槽卡箍，实时监测密封状态
2. 环保型工艺：
   水性环氧涂塑+冷焊技术减少VOC排放
3. BIM集成应用：
   通过三维建模预判连接件碰撞，施工精度提升至±2mm

总结

涂塑钢管连接方式的选择本质是技术可行性、经济合理性与工程适用性的多维博弈。建议建立包含QFD（质量功能展开）和FMEA（失效模式分析）的决策矩阵，结合具体项目特征动态优化选择策略。未来随着《钢塑复合管道连接技术规范》（GB/T XXXX-2025）的实施，行业将形成更系统的选择标准体系。
