大口径3PE防腐钢管是一种采用三层复合结构的高性能防腐管材，专为严苛环境下的长距离输送设计。以下从结构组成、性能优势、生产工艺等维度进行详细说明：

一、结构组成与防腐机理

该产品采用"环氧粉末+胶粘剂+聚乙烯"三层复合结构：

1. 底层（FBE环氧粉末） ：厚度150-200μm，通过静电喷涂形成致密化学键，具备极强的金属附着力与抗阴极剥离性能。
2. 中间层（AD胶粘剂） ：厚度170-250μm的共聚物层，作为环氧层与PE层的分子桥梁，有效消除不同材质的热膨胀差异。
3. 外层（PE聚乙烯） ：厚度1.8-4mm的高密度聚乙烯层，提供机械防护屏障，抗冲击强度达30J/cm²以上，水蒸气渗透率低于1.5g/(m²·d)。

二、核心性能优势

1. 超强耐腐蚀：实验室加速腐蚀测试显示，在5%NaCl+3%H₂SO₄混合溶液中，年腐蚀速率≤0.003mm，比普通钢管耐蚀性提升8-10倍。
2. 卓越力学性能：屈服强度≥355MPa，可承受30MPa工作压力，管径椭圆度≤0.6%DN，满足ISO21809-1标准对埋地管道的力学要求。
3. 环境适应性：-40℃低温冲击韧性保持率＞85%，70℃高温环境下PE层剥离强度仍＞70N/cm，适应冻土、盐碱地等复杂地质条件。
4. 全生命周期经济性：对比传统防腐方案，维护周期延长至15-20年，全生命周期成本降低40%。

三、生产工艺创新

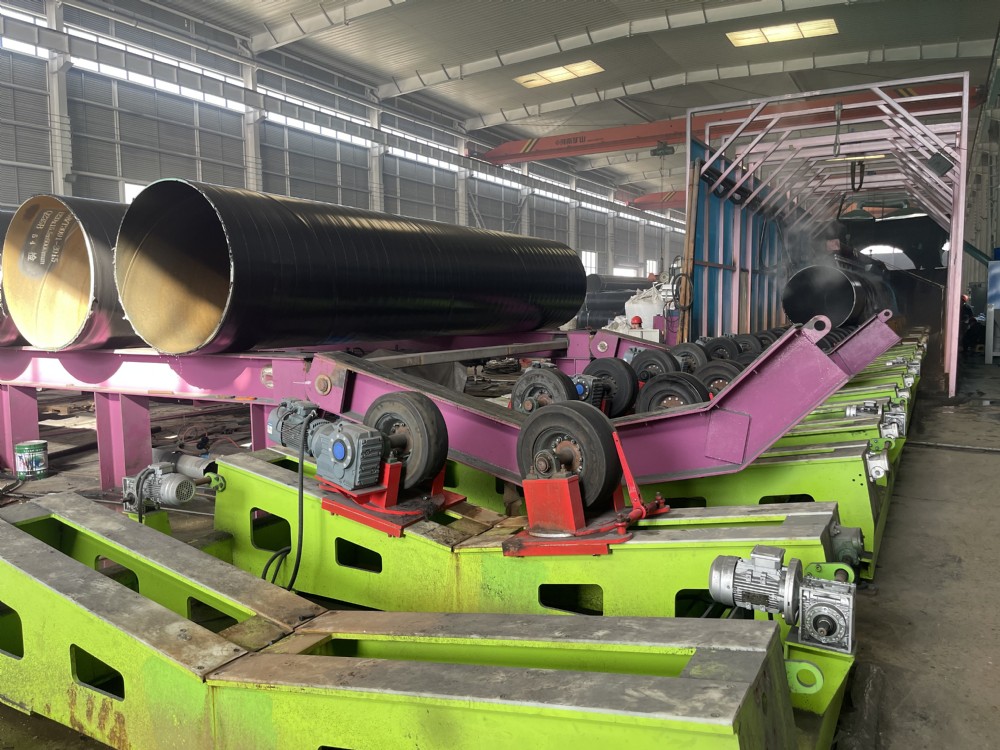

采用"五级预处理+三层共挤"智能化生产线：

1. 预处理工序：包括抛丸除锈（Sa2.5级）、激光测径、中频预热（220±5℃）等关键步骤，表面锚纹深度精确控制在50-90μm。
2. 涂覆系统：配备双枪环氧粉末喷涂（上粉率≥98%）、共挤胶粘剂（挤出压力12-15MPa）、PE层同步缠绕（线速度1.2-1.8m/min）等先进工艺。
3. 质量监控：集成在线电火花检测（25kV/mm）、红外测温（±1℃精度）、激光测厚（0.01mm分辨率）等实时监测系统。

四、应用领域拓展

1. 能源输送：成功应用于DN1600超大口径油气管道，输送压力提升至12MPa等级。
2. 市政工程：在热力管网中实现120℃介质温度下的稳定运行，PE层热变形率＜2%。
3. 海洋工程：通过NORSOK M-501认证，在海水全浸区使用寿命超30年。

五、质量保证体系

执行GB/T9711-2017 PSL1级标准，配套全尺寸试验（包括-30℃夏比冲击、3000小时盐雾试验等12项检测），产品合格率≥99.8%。通过DNV·GL、API 5L等国际认证，满足"一带一路"沿线国家差异化标准要求。

目前该产品已形成DN500-DN3000全规格系列，年产能突破200万吨，在陕京四线、中俄东线等国家战略工程中实现规模化应用，标志着我国在管道防腐领域达到国际领先水平。
